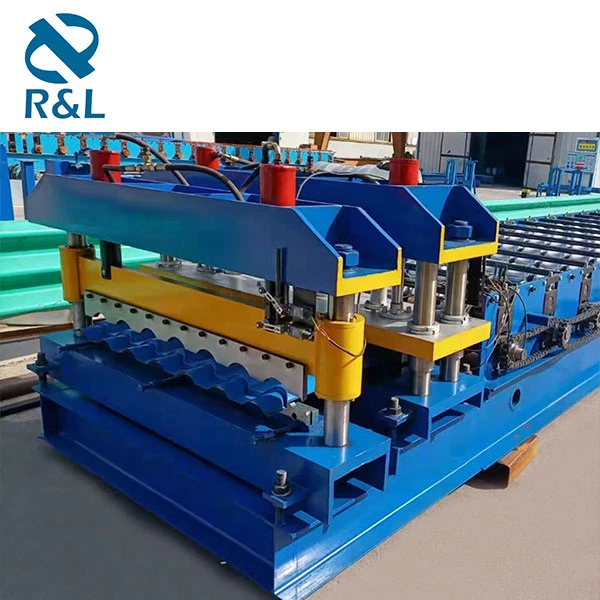

دستگاه شکل دهی رول کاشی

دستگاه رول فرمینگ کاشی از GI/PPGI به عنوان مواد اولیه استفاده می کند و از طریق یک سری فرآیندها می توانیم پانل های سقف فلزی تولید کنیم. دوم اینکه مبدل فرکانس محصول ما سرعت موتور را کنترل می کند و سیستم PLC به طور خودکار طول و کمیت را کنترل می کند، بنابراین راندمان این تجهیزات بسیار بالا است. علاوه بر این، تولید خودکار مداوم یک تجهیزات ایده آل برای صنعت رول فرمینگ سرد است. اگر به محصولات ما علاقه مند هستید، لطفا به موقع با ما تماس بگیرید و با ما در ارتباط باشید.

هر سر شکل دهنده دستگاه رول فرمینگ کاشی از یک محفظه ثابت و یک محفظه بیرونی کشویی تشکیل شده است. دوم، پایه‌های آسیاب ما به گونه‌ای چیده می‌شوند که محورهای نصب شده روی یاتاقان‌های مخروطی را قرار دهند. برای شفت بالایی، یاتاقان ها در محفظه های کارتریج نصب می شوند، یاتاقان های محور پایین در سوراخ های ماشین کاری شده در محفظه قرار دارند، سنبه پایینی در جای خود نگه داشته می شود، و سنبه بالا با بلوک کارتریج را می توان در ریل های عمودی که در دستگاه ماشین کاری شده است، بالا برد. مسکن یا پایین تر در نهایت، تمام مواد اولیه ما قطعات وارداتی است که قوی و بادوام هستند.

سیم پیچ 1220 میلی متر → تغذیه هدایت شونده → قالب گیری غلتکی → برش به طول → میز مجموعه

1. تغذیه
ساختار قاب: ورق فولادی جوش داده شده
دستگاه پیش برش دستی
سیستم تخت غلتکی: اجازه دهید تغذیه روان باشد

2. Roll Forming
دستگاه زیر قاب: پرتو H400
ضخامت صفحه دیواره جانبی: 16 میلی متر
ایستگاه غلتکی: 15
قطر شفت: 70 میلی متر
جنس شفت اصلی: فولاد 45# با تراشکاری پایانی
جنس غلتک: فولاد آهنگری 45# با صفحه کروم
چرخ و زنجیر چرخه کرومیوم: 1 اینچ
سرعت شکل دهی غلتکی: 15-20 متر در دقیقه (تنظیم شده با تغییر فرکانس)

3. سیستم برش هیدرولیک
برای تعیین ابعاد و هدف برش، یک درایو هیدرولیک و سیستم مکان یابی خودکار را اتخاذ می کند.
روش کار: توقف برای برش و سپس پست برش.
مخزن هیدرولیک: 1 مجموعه
ایستگاه پمپ هیدرولیک: 5.5 کیلووات
تحمل طول برش: 10m+/-1mm
مواد برش: Cr12 با عملیات خاموش شده 58-62 درجه.

4. کابینت کنترل PLC
طول قطعه هدف تنظیم شده و رقم آن قابل تنظیم است.
مبدل کنترل PLC: دلتا
مبدل فرکانس: دلتا
ولتاژ: 3 فاز / 380 ولت / 50 هرتز (برای تأیید)

5. جدول مجموعه
عملکرد: ورق را جمع آوری کنید
طول / مجموعه: 6 متر
با لوله مربع جوش داده شده است
